创鑫激光全新X系列准连续激光器(QCW)正式面市

准连续激光器(以下简称“QCW”)可以同时在连续和脉冲模式下工作单个激光器便可以处理以往需要两个不同激光器才能完成的加工任务,满足更多应用工需求。创鑫激光多年前已经推出整机QCW激光器,并在持续优化升级,全新的X系列QCW(MFSQ 75/750X MFSQ150/1500X )也已经通过相关测试,正式面市!

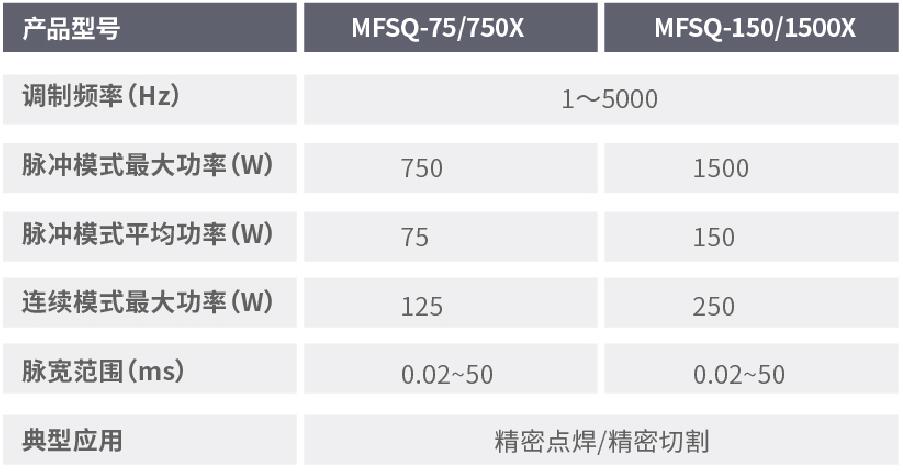

此次推出的X系列准连续激光器具有多样兼容性与控制模式,脉宽波形灵活可调,散热快,电光转换率 30%,可以广泛应用于 3C 材料切割、动力电池极片焊接、手机天线焊接、陶瓷脆性材料切割钻孔、精细焊接。

1-模块化结构,体积更小

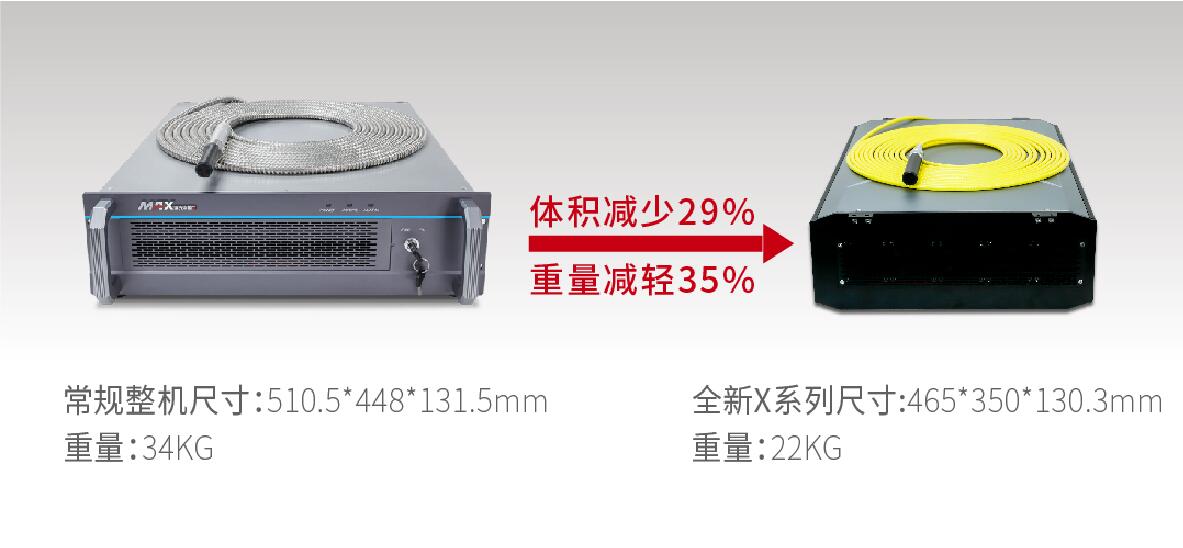

X系列QCW的体积比常规整机缩小29%,重量减轻35%,更便于客户集成,方便开发标准化与定制化产品。




2-转换效率高,能耗更低

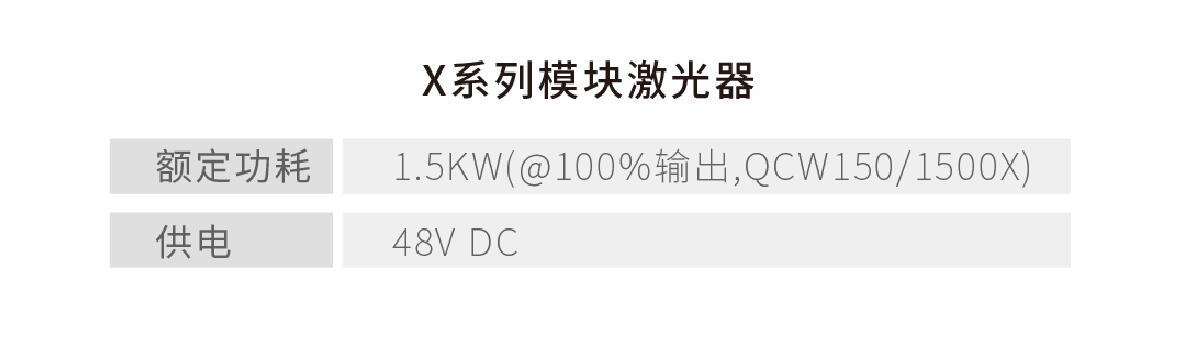

使用48V DC供电,便于客户自己配置电源,电光转换效率更高,能耗更低。


3-芯径小,光束质量高

标配14/20/50μm多种芯径选择,满足更多客户不同应用场景需求



芯径选择指导:

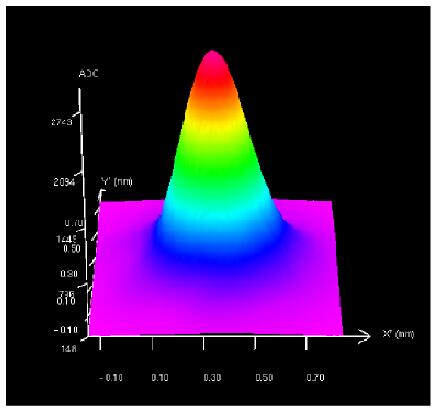

小芯径(14μm):小芯径,发散角NA更小,有利于分光多工位加工应用,耦合效率高;光束质量更优,激光能量密度高,适合精密切割应用;

粗芯径(50/100μm):光斑能量分布均匀,适合直接应用于焊接,焊点均匀平整,成形好。

4-多种模式,满足不同场景

具备脉冲和连续两种模式供用户选择,可以适应各种应用场合。



5-全新控制软件,简单易操作

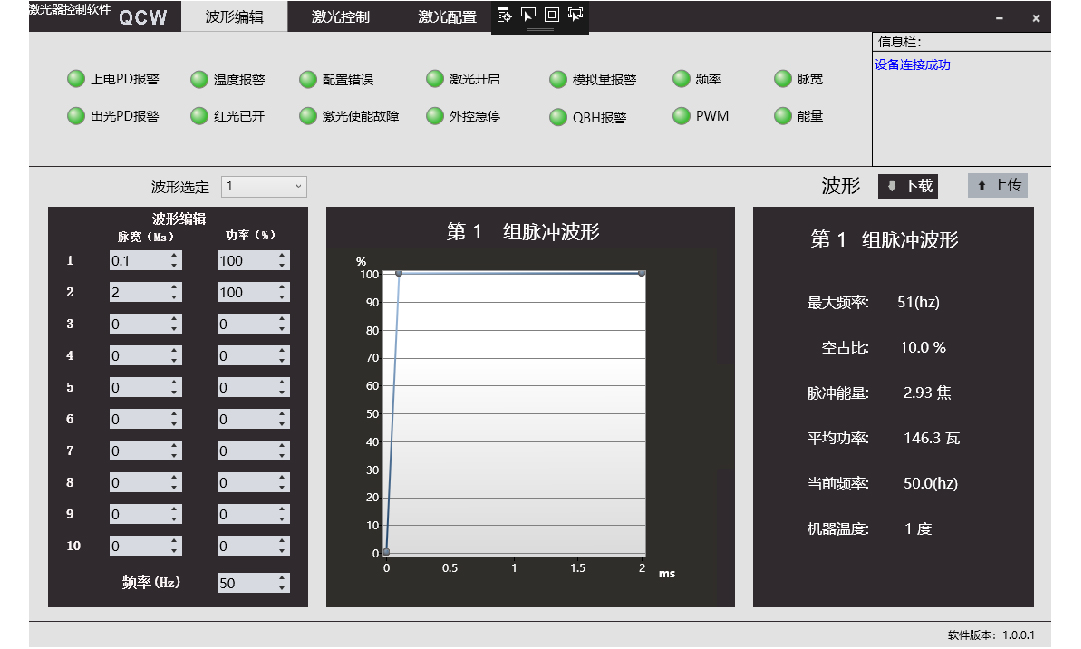

X系列模块化QCW配置了全新控制软件,界面简洁美观,易上手;具有监控、激光控制、波形编辑、激光参数配置多项功能。


6-品质可靠,经过严苛产品测试

产品在出货以前要经历多种测试

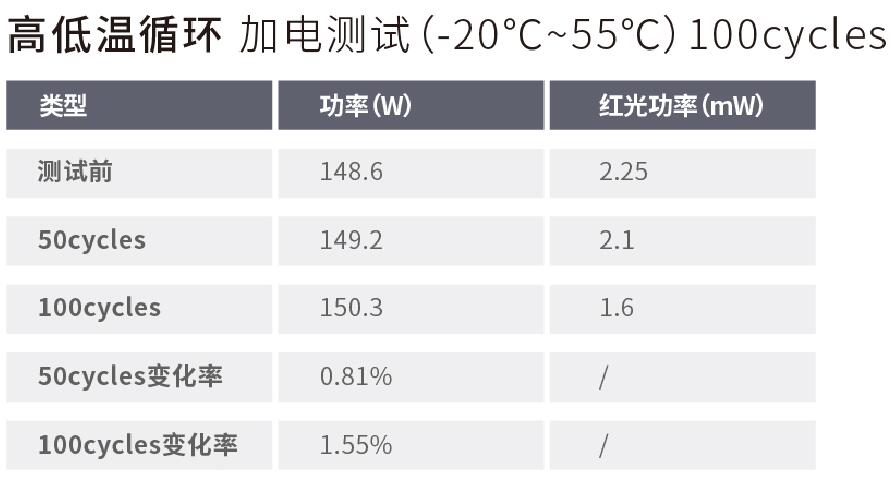

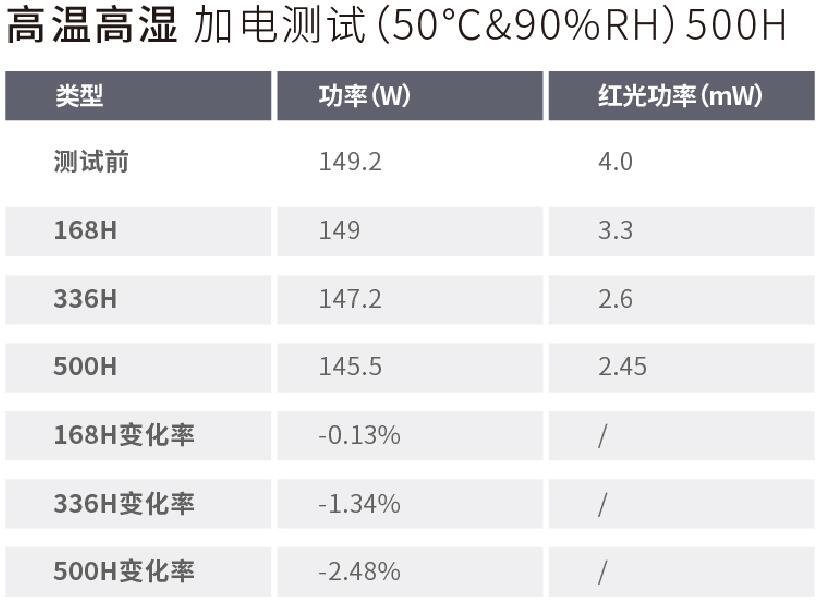

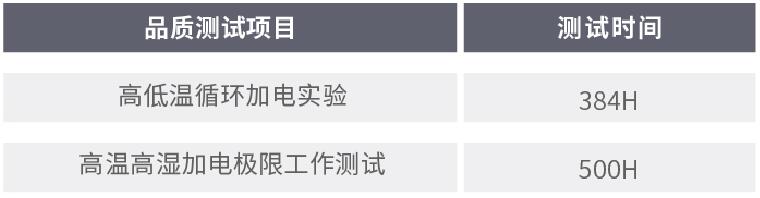

(1)方案可靠性测试:高低温循环加电实验,高温高湿加电极限工作测试等10多项测试。
(2)产品出货测试:每台产品出货要经过数十项品质测试,数道工艺应用测试,72小时极限老化测试。

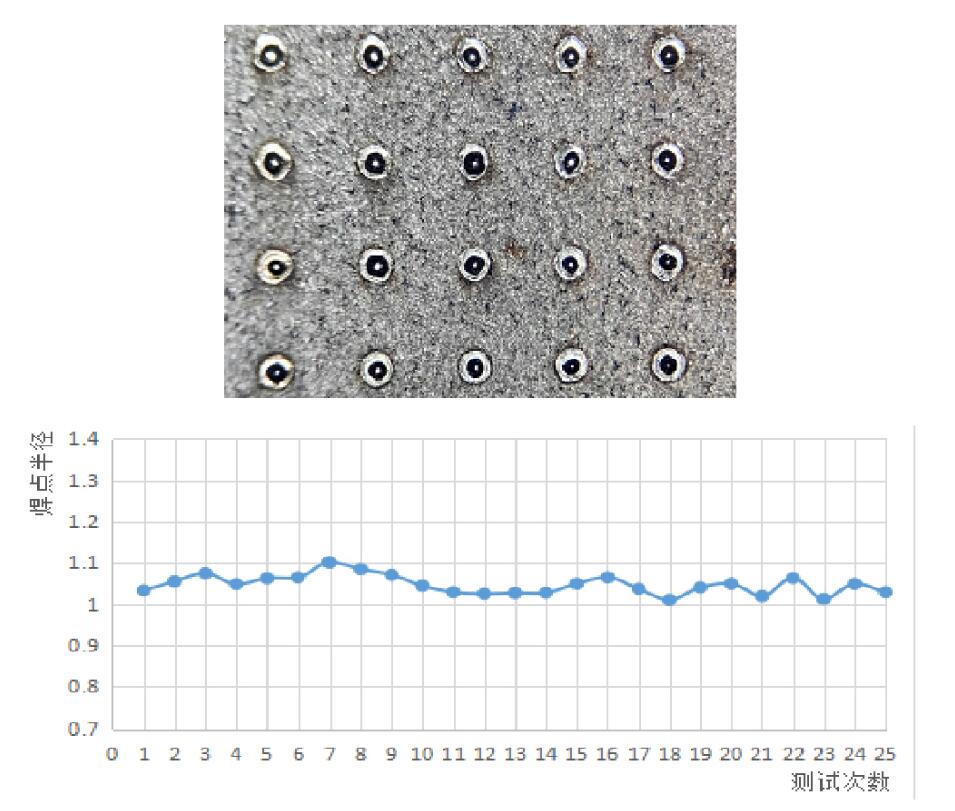

应用稳定性测试:焊点范围1.01-1.10mm,平均焊点尺寸1.055mm,焊点波动4.3%,焊点均匀。


7-不同加工方式,满足更多应用领域

用户可以根据不同应用需求(焊接、切割)选择光束模式与光纤芯径,适应不同加工场景和制造行业。

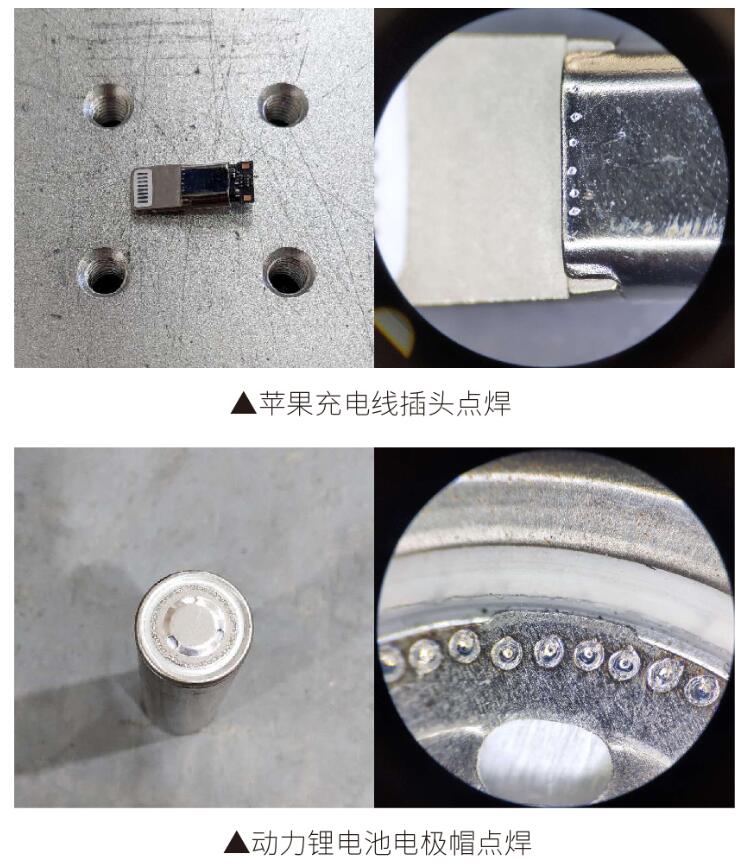

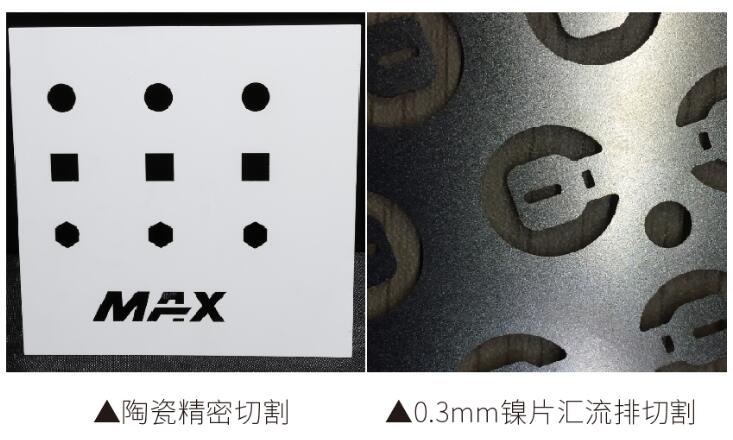

精密焊接


精密切割
