正确清洁和安装万瓦激光输出头,才能确保长久高效加工!

在年终售后回访万瓦用户的过程中,创鑫工作人员发现部分用户在安装更换万瓦激光输出头的时候,由于操作方法不当,造成激光输出头、切割头受到外界污染。若不及时进行清洁,灰尘掉落到切割头镜片造成镜片烧点、烧穿,严重情况下造成万瓦激光头内部晶体烧点。

在此,特建议广大用户正确安装清洁万瓦LOE激光输出头,并养成及时清洁的习惯,这样有助于延长激光输出头的使用寿命,以及提升加工效果。

下面,我们用视频和图文教大家如何清洁并安装万瓦LOE激光输出头:

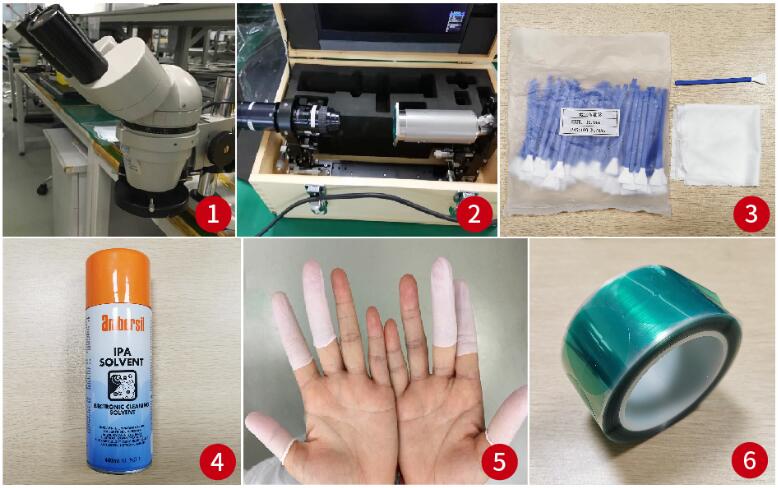

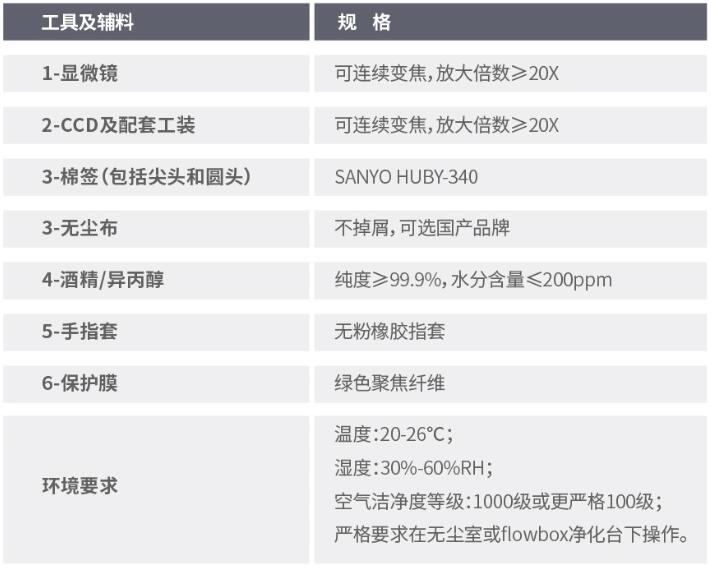

一、准备清洁工具





二、取出一体化LOE万瓦输出头

通常LOE产品有三种状态:

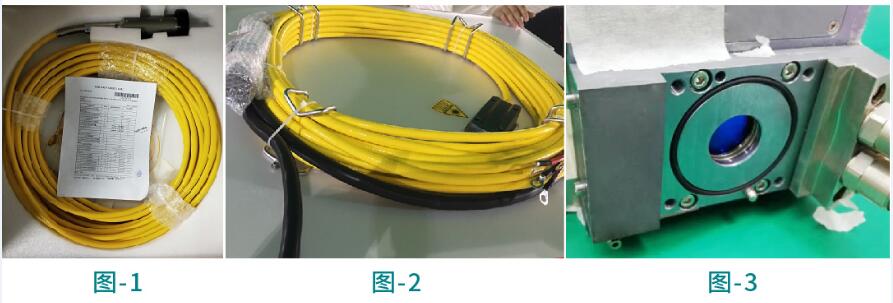

1.单独包装的LOE:打开包装箱(见图一),将整条LOE从箱内拿出,放置到检验区域;

2.已安装在整机上的LOE:将LOE的前端金属件从整机上取下(见图二),放置到检验区域;

3.已安装在切割头上的LOE:将LOE的前端金属件从切割头上取下(见图三),放置到检验区域,直接按照步骤3操作。

注意:

1.拿取过程中,需要保护前端金属件及尾端光纤,不允许碰撞到地面或其他坚硬物体;

2.将LOE从切割头上取下后,切割头装配面要尽快密封防尘,同时橡胶圈不可松脱。




三、检验万瓦输出头保护膜

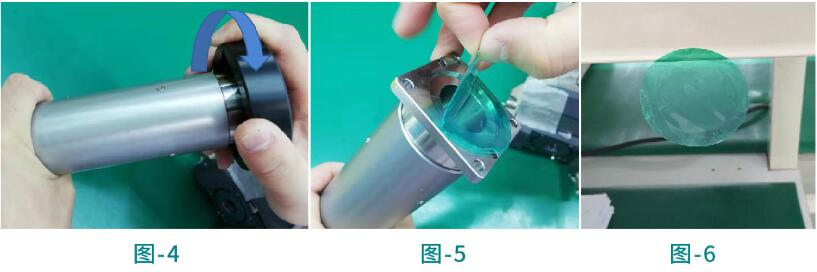

旋转取下防尘帽(见图四),目视检查绿色保护膜外表面,如发现脏污或异物则使用无尘布沾酒精擦拭干净。轻轻撕下保护膜(见图五),目视检查内表面,如发现脏污则保护膜做报废处理,如未发现脏污则将保护膜的一侧粘贴在干净的台面或其他区域备用(见图六)。

注意:粘贴保护膜时,尽量减少粘贴面积,以便后续可重复使用。


四、检验万瓦LOE金属件洁净度

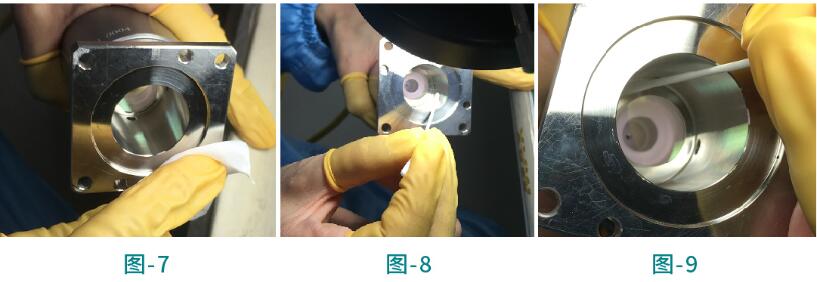

按先后顺序,依次在灯光下目视检验端口边缘的金属件表面、端口内壁、晶体边缘的金属台阶面,如发现端口边缘脏污则用无尘布沾酒精进行清洁(见图七);发现端口内壁和台阶面脏污,则根据脏污的形状和位置,灵活使用圆头棉签或尖头棉签沾酒精进行清洁(见图八和图九)。如果发现个别异物很小导致难以清除干净,可在显微镜或CCD下进行清洁。

注意事项:

1.必须佩戴手指套,清洁过程中,如发现手指套、无尘布及棉签脏污则要及时更换;

2.使用棉签的力度适中,以免因摩擦产生棉丝或碎屑。



五、检验万瓦LOE晶体洁净度

1.打开显示器及CCD开关,将刻度调整到“0.7”(见图十),调好LED灯的亮度,然后将LOE固定在工装内锁紧(见图十一)。调整CCD焦距,确保整个晶体端面清晰可见;

2.在屏幕上检验整个晶体端面的洁净度,如发现有灰尘或异物则使用圆头棉签沾酒精进行清洁。使用棉签时注意朝着一个方向做直线擦拭(见图十二),力度轻柔,每擦拭一次将棉签旋转180°使用另一面继续擦拭,擦拭2次后棉签报废处理,不允许进行绕圈或来回擦拭,以免灰尘颗粒污染其他区域或棉签直接划伤表面;

3.完成清洁后,在CCD下再次确认灰尘或异物是否已完全清除干净,不允许有残留的酒精印或其他可移动异物。

注意:如现场无CCD设备,可在20X显微镜下检查并清洁晶体端面。



六、万瓦LOE输出头与切割头连接安装

1.目视检查切割头装配区域及橡胶圈表面,如发现有异物则使用无尘布沾酒精清洁干净;

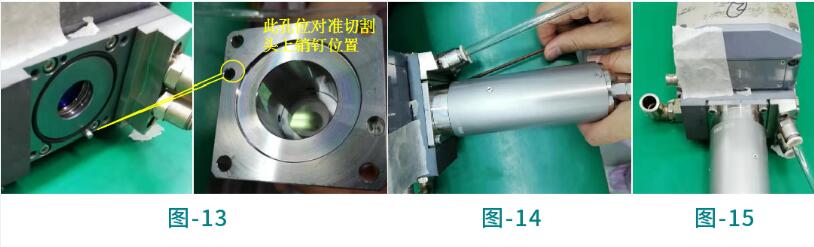

2.按照装配要求,将检验合格的LOE装回切割头并锁紧螺丝,完成组装(见图十三、图十四、图十五)。

3. 如不需要组装切割头,则使用干净的保护膜密封LOE端口,安装并锁紧防尘帽,最后将LOE归位放置。
