2019-12-03 / Max Wu
【第2篇】万瓦超高功率光纤激光切割机配置选择及注意事项

上期跟大家介绍了万瓦超高功率光纤激光切割机配套切割头的选择、安装、维护及注意事项,今天我们跟大家分享的是创鑫激光切割工程师经过多次实践总结出来的,万瓦超高功率光纤激光切割机配套控制系统、切割辅助气体和一些其他外围配置的选择和注意事项。

一、切割控制系统

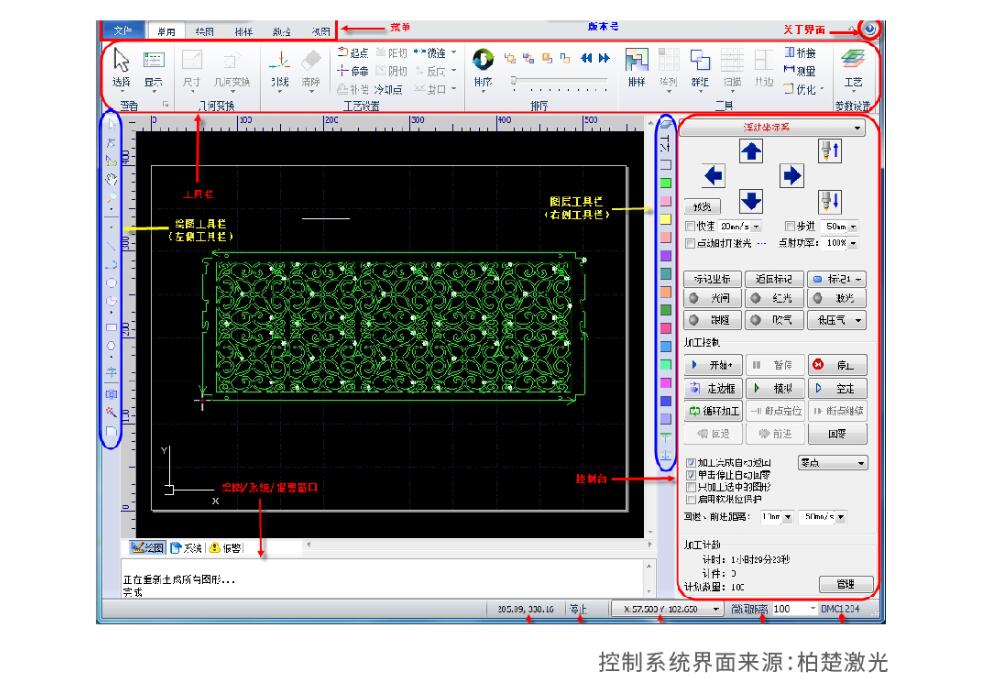

控制系统是激光切割设备的重要组成部分,它把用户设计的图形图像文件经过一系列的处理,最终变成电机和激光器的控制指令,是设计图和机械交流的中心纽带。




必备功能一:穿孔控制

1、由于万瓦切割机能切割很厚板材,针对厚板材穿孔,必须具有四级以上穿孔阶段;

2、不锈钢厚板需采用氧气穿孔,氮气或空气切割。因此对于气体切换需做特别处理,防止串气。

必备功能二:起步切割控制

起步切割控制:为确保厚板材穿孔后能稳定起步切割,需对起步位置做特别处理,可独立设置不同的切割方式。

必备功能三:拐角及加减速控制

拐角及加减速位置切割时,气流及激光作用在板材的能量分布都会产生变化,为保证能稳定切割及切割效果一致,切割控制软件需根据运动速度,实时调节激光参数及气体参数。

必备功能四:监控及报警控制

万瓦切割机具备强大切割能力的同时,也具有更大的操作危险性。因此一台功能强大的万瓦切割机,必须具备强大的监控能力,可实时在控制界面显示工作参数及状态,当发生异常时,自动停止工作和报警提示。


二、切割辅助气体

激光切割机辅助气体通常有空气、氮气和氧气三种,切割不同材料要用不同的辅助气体,下表汇总的是万瓦激光切割过程中气体的选择和注意事项:


气体类型

氧气(O2)

氮气(N2)

空气

主要切割材料

厚碳钢、中薄紫铜

不锈钢、铝、黄铜、中薄碳钢、镀锌板

不锈钢、铝、黄铜、中薄碳钢、镀锌板


要求


纯度:>99.99%

1.纯度:99.999%

2.压力:3-3.5MPa

3.气化器:≥100平方

1.压力:3-3.5MPa

2.压缩空气去水去油处理

3.定期排水,更换过滤套件

切割效果

切割断面黑色

切割断面银白色

切割断面灰黑色


推荐

使用液态氧,可保证气压稳定,使用时间长。

由于氮气用量大,推荐使用储罐,一次性充满,持续使用时间长、压力稳定性好,相对使用成本低

推荐使用大功率压缩机,可保证持续稳定气压。


问题

氧气纯度不够时,切割氧化不充分,出现挂渣或切不断问题。

1.氮气纯度不够时,切割面发黄;

2.氮气气压不足时,切割面分层或切不断。

1.空气过滤不充分时,切割机管路及切割头镜片都会污染,损失严重;

2.空气气压不足时,切割面分层或切不断。


注意:万瓦切割机,除了对源头辅助气体有要求外,切割机内部的气体管路直径、气阀口径等整条管路都需加粗设计,才能保证足够的气流量,防止源头气压足够,到达切割头压降严重,造成气压不足。

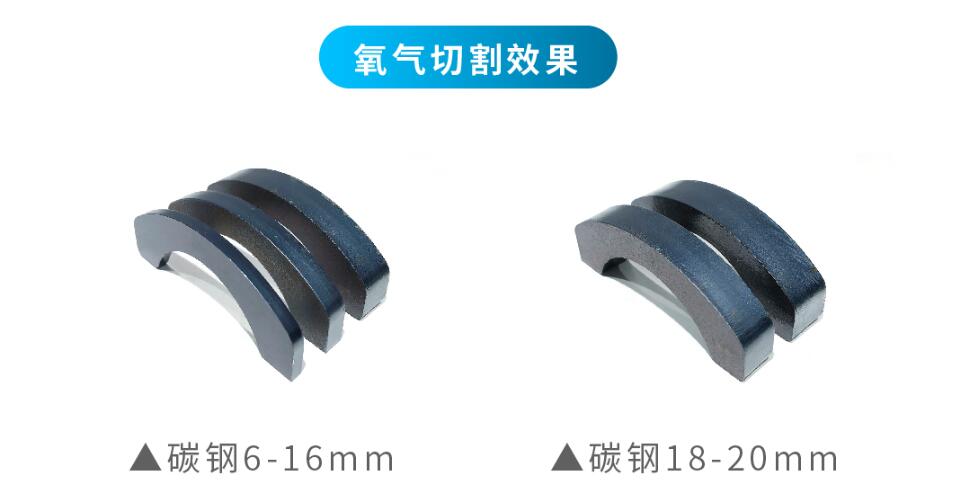

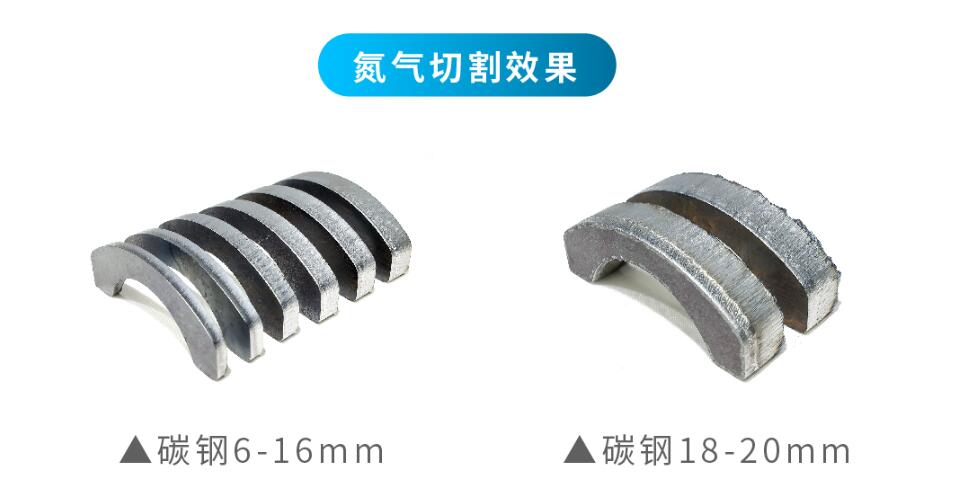

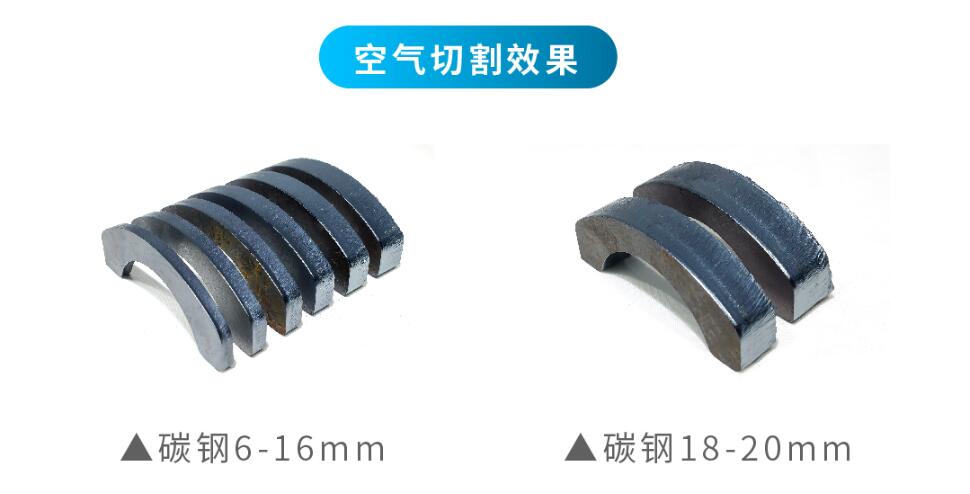

创鑫激光万瓦激光器采用不同气体切割碳钢样品效果










三、其他外围配置

1.冷水机要求

要求:对万瓦切割机选配冷水机,切割机厂商应关注冷水机的制冷量、水流量、水压这几个参数(创鑫15KW激光器制冷要求:制冷量35KW、水流量160L/min、水压≥4.5bar)。

2.万瓦激光器环境要求

要求:万瓦激光器对外界温度和湿度要求高,为了保证切割机能稳定加工,务必为万瓦激光器独立安装一个空调房,与外界隔离开。可以防止夏天结露及冬天结冰,使激光器处于最佳工作环境,延长使用寿命。

3.切割机床要求

要求:万瓦切割机需要切割更厚更大板材,因此床身应设计更厚实,更牢固。另外万瓦激光器切割过程中,切割机内部温度会更高,底部需铺隔热材料(隔热瓦、隔热砖),齿条要求更厚,抽风除尘系统更健全,更智能。

4.运动电机要求

要求:万瓦切割机,幅面更大,切割速度更快,因此要求运动电机加速度更快,精度更准,承重能力更大。

四、万瓦切割应用

万瓦激光切割机在切割效果和切割成本上都有极大的优势,应用领域逐渐广泛,因此得到了越来越多终端用户的青睐。
