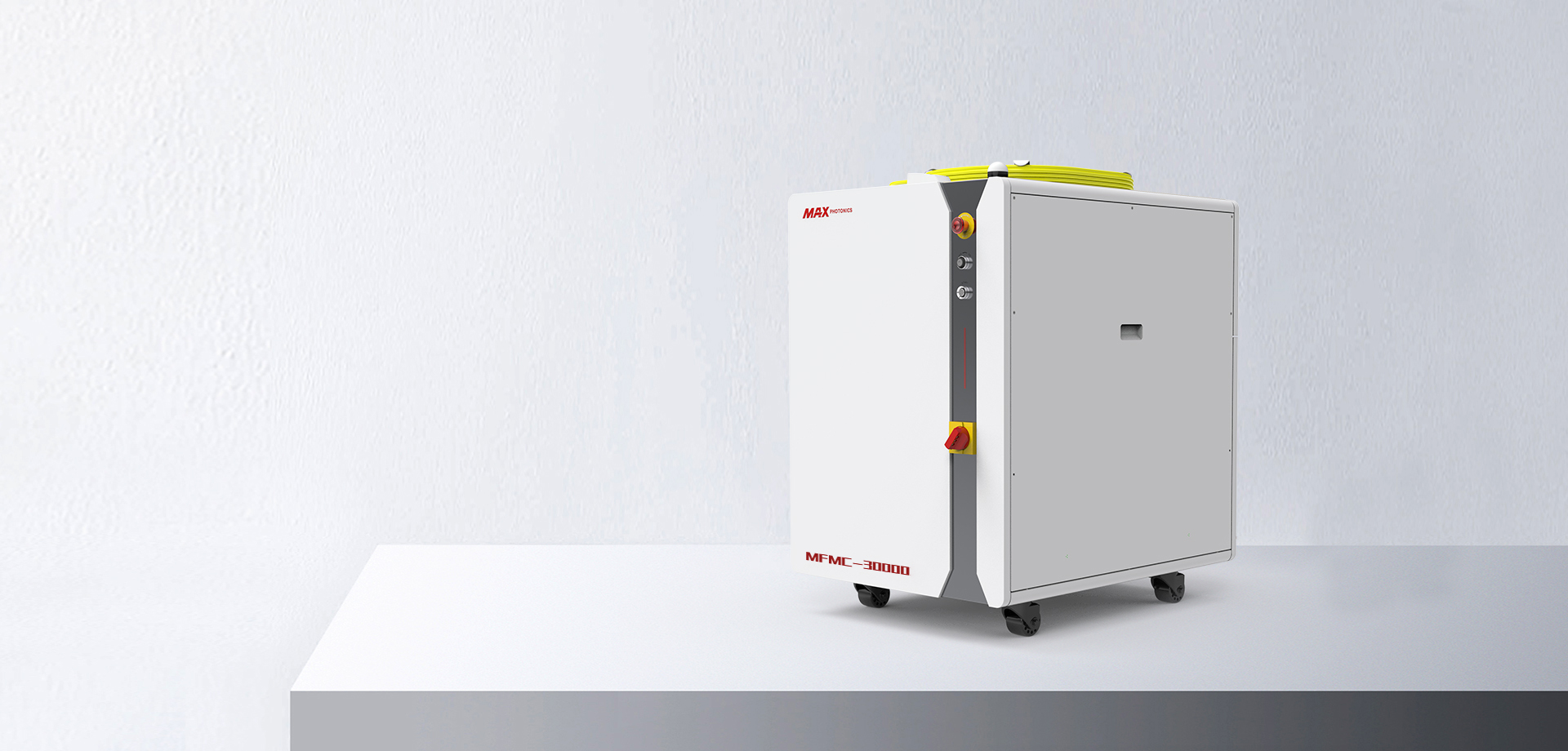

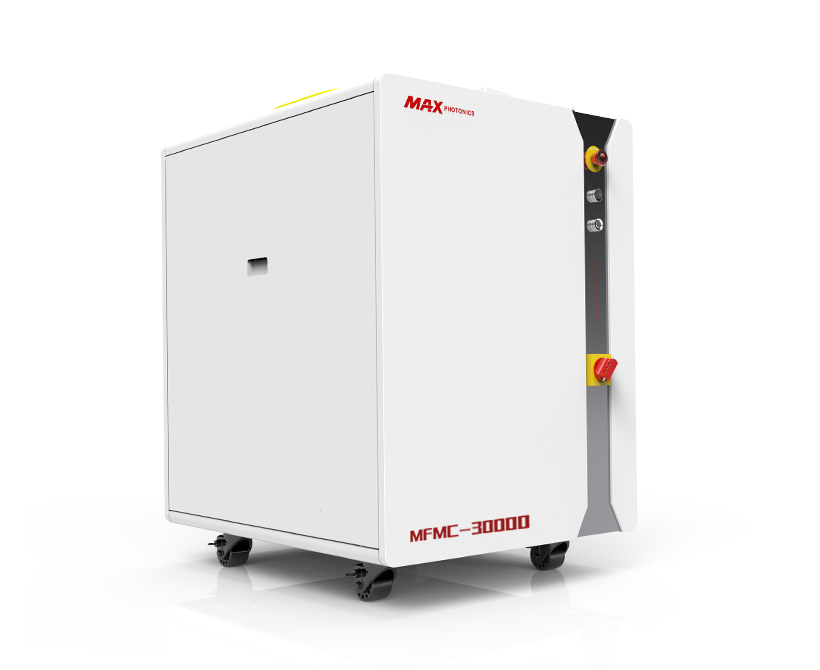

MFMC-20000W-30000W多模连续光纤激光器
可用于金属及非金属材料的切割、焊接、钻孔、熔覆、增材制造、表面热处理等。
Scroll Down
产品描述
20000W-30000W内置高功率单模块,独特的背反光保护技术及内部模块化布局,具有高能量密度(150um 输出),在实现超高功率输出的同时,形态更小、节能省电。激光功率连续可调,电光转换效率高、拥有较高的光束质量。20000W-30000W 的推出,将大大开拓国内超厚板材切割、激光复合焊、自动焊等应用市场,金属及非金属材料的切割、焊接、钻孔、熔覆、增材制造、表面热处理等应用的理想激光源。(新老外观交替中,具体请以实际外观为准!)
高功率高质量激光输出
电光转换效率高、光斑能量平顶分布,能量密度高
结构紧凑,体积更小
内置高功率单模块集成,整机体积更小
性能优异,加工成本低
加工效率最高可提升532%,年省成本最高110万
抗高反
采用独特创新的硬件级抗高反射保护技术,可加工各种高反材料
模块化设计,维护方便
采用光电模块分离设计,运行稳定,故障更少,且更方便后期维护
应用广泛
可用于金属及非金属材料的切割、焊接、钻孔、熔覆、增材制造、表面热处理等
样品展示

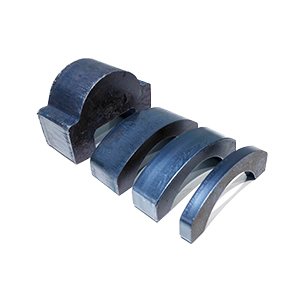

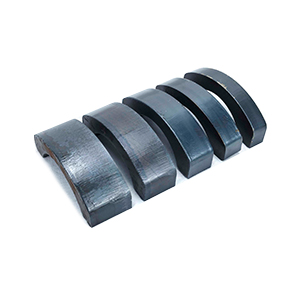

10-50mm碳钢切割

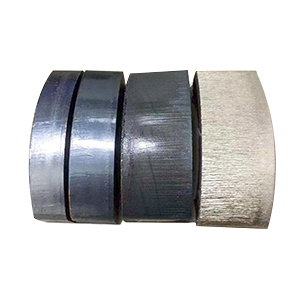

16-50mm不锈钢切割
20-40mm碳钢切割

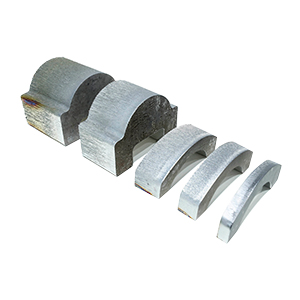

20-50mm金属切割

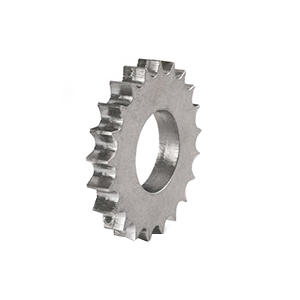

20mm不锈钢齿轮切割

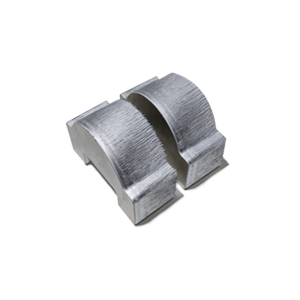

50mm铝块切割

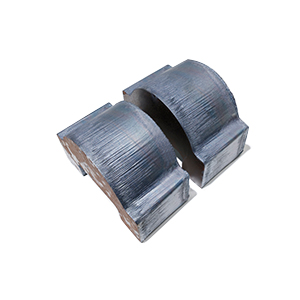

50mm碳钢切割

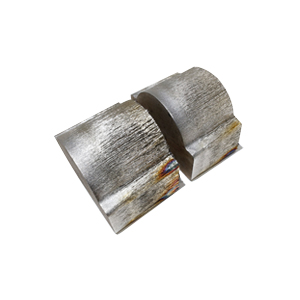

60-70mm不锈钢切割
行业应用
钣金加工
钢板和钢管的切割和焊接
行业应用
建材
激光切割建筑铁架,切割门窗,清洁铁架上的铁锈,焊接铁架
行业应用
造船
船舶激光清洁,船体激光切割/焊接
行业应用
石化行业
(石油管道的焊接和切割),管道的激光清洗
行业应用
轨道交通
轨道锈蚀激光清洗,轨道零件切割,轨道接头焊接
行业应用
机械设备
设备零件切割,激光清洗设备污渍,设备零件焊接在一起
行业应用
汽车
汽车喷漆激光清洗,重涂,车身焊接,车身切割,汽车内部控制界面/按钮标记
/
产品参数

光学特性参数表
光学特性 测试条件 最小值 典型值 最大值 单位
工作模式 连续/调制
偏振 随机
MFMC-20000 100% 功率连续输出   20000   W
MFMC-30000 100% 功率连续输出   30000   W
功率调节范围   10   100 %
中心波长 100% 连续 1070 1080 1090 nm
光谱带宽(3dB) 100% 连续   5 8 nm
短时功率稳定性 100% 连续 >1h   ±1 ±2 %
长时功率稳定性 100% 连续 >24h   ±2 ±3 %

光束质量(BPP)
输出光纤芯径 100um 3.2   4.2
mm x mrad
输出光纤芯径 120um 4.5   6
输出光纤芯径 200um 8   10
激光开启时间     150 200 μs
激光关闭时间     150 200 μs
调制频率 100%输出       KHz
指示红光功率   400     uW
光纤线缆长度     20   m
输出光纤芯径 100(150/200 可定制) μm
光纤线缆弯曲半径   200     mm
输出方式 LOE

一般特性参数

一般特性 测试条件 最小值 典型值 最大值 单位
工作电压   360 400 440 VAC
输入功率 MFMC-20000 100% 输出     62 KW
MFMC-30000 100% 输出     93
工作环境温度   10 25 40
工作环境相对湿度   10   80 %
冷却方式 水冷
冷却介质 蒸馏水水(0℃以上)/ 乙二醇防冻液(0℃以下)
存贮温度   10 25 60
整机尺寸 750*1100*1070(W*D*H) mm
整机重量 MFMC-20000 478(±10) kg
MFMC-30000 590(±10)

激光器水冷条件

序号 特性 参数 单位
1 冷却方式 水冷
2 水温 冬天 20 夏天 24
3 水压 ≥ 4.5 bar
4 MFMC-20000 水流量要求 ≥ 160 L/min
MFMC-30000 水流量要求 ≥ 250
5 MFMC-20000 冷水机额定制冷量 ≥ 40 KW
MFMC-30000 冷水机额定制冷量 ≥ 60
